【W114・250CE】123イグニッション配線する

    W114・250CEのデスビには、ECUへ行くトリガー出力が付いています。
    この123イグニッションもちゃんと付いています。
    でも取説には、図面上の白と黄色のコードに対し、注釈で「ボッシュのコネクターの1番と3番につなげ」と書いてあるだけ。

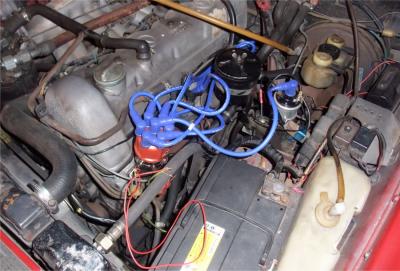

    画像のように繋いだらエンジンは無事始動。

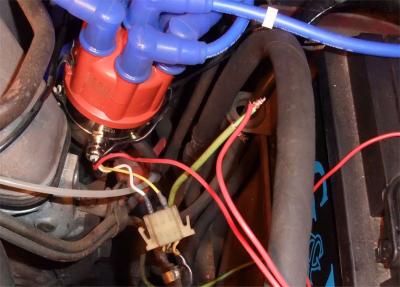

    123イグニッションの赤と黒のコードは、
    黒はコイルのマイナス端子に直結。
    赤は元のデスビに来ていた薄緑のコードの芯線に接続しました。



    プラグコードも仮取り付け。

    123イグニッションを繋ぐ前の結線は、どうかというと、
    ボッシュのデスビに行っていた薄緑色のコードはオリジナルのイグナイターから出ていて、
    外側のシールドがポイントに、芯線に12Vが来ています。
    たぶんこの+12Vはインジェクションのトリガー信号用。
    ポイントに行く線は、普通はコイルのマイナス端子とつながっているのですが、

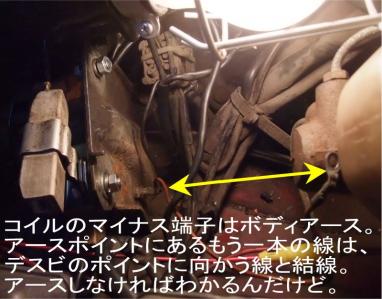

    コイルのマイナス側はボディにアースされてました。
    同じアースにつながってる線はオリジナルのイグナイターに。
    なんで??????


    エンジンが始動したので、点火時期を調整するためにタイミングライトを持ってきて、
    照らしたら、上死点後5度。10度も遅いなあと思ったところで、
    エンジンが停止。
    3分ほどでいきなり「ストン」と停止して二度と掛からない。
    水温が上がってコールドスタートディバイスが停止したからか。

    エンジン冷えればまたかかる。

    どっかのリレーかひょっとするとECUがいかれて、暖機が終わるとエアが変わるとか燃料が減るとかするのかなあ。

    5年前に車検取った直後からこんな感じのことが何回かあった。
    路上で止まっても、なんとか掛かったことが多かったけど。

    さあ、どうするかな。

    123イグニッションは問題なし。
